debido al paro de transportes que afectará desde las 21 hs el normal desarrollo de las clases del lunes 29 de abril, la corrección se realizará digitalmente. Todos los equipos enviarán sus proyectos, y con ese envío se tomará el presente a clase del día. La corrección y devolución del día será también digital.
hora 19,00 hs
ECHINCHADA DIGITAL
Elementos a entregar
Todos lo elementos que consideren necesarios para expresar la idea, que es el objetivo de la entrega. Escala: libre se sugiere 1:200 Tamaño hoja A1 Láminas: croquis, plantas, cortes, vistas o esquemas de los mismos Maqueta de estudio escala sugerida 1:500 (enviar fotos)
Descripción de los arquitectos. Proponemos construir un objeto HIBRIDO en la punta del cerro, para que la punta del cerro siga siendo cima y no sima. Su apariencia se moverá entre una torre y una antena. Entre un cuerpo estable y reconocible, y otro que se desarma transparentando una apariencia inestable e inquieta.
Este hibrido es más un FANTASMA que una columna. Es el ESQUELETO del fantasma de una columna.
Conceptualmente su forma no propone ninguna novedad para el FUTURO, como tampoco su figura aparece clara y aprehensible de una sola vez en el PRESENTE. Su lectura es nítidamente confusa. Su forma proviene de la recuperación de ciertas arquitecturas pasadas que nos interesan… La inestabilidad formal de las estructuras Tensegrity de Buckminster Fuller o de las esculturas de Kenneth Snelson , algunos ejercicios constructivistas de Vhuthemas, las espirales poligonales desplegadas en el espacio de Aleksandr Rochenko, la manualidad de las maquetas en las torres de Nieuwenhuys Constant, o también más adelante, el ambiente del Aviario de Cedric Price en Londres, todas ellas forman la MEMORIA real de este objeto.
Referentes. Image Cortesía de Equipo Primer Lugar
Creemos que gracias a esta mirada hacia atrás, – a esta aparente REPETICIÓN-, la forma globalizada y difusa de este objeto urbano no se perderá en el consumo de un rápido ESPECTÁCULO, y tampoco competirá con los íconos formales construidos en otras ciudades, algo deseable para un Santiago tratando de instalar su imaginario en el mundo.
ALREDEDORES
Por la escala y tamaño del proyecto propuesto las lecturas obligadas para la revisión de su eficacia urbana deben ser hechas desde una distancia muy próxima y otra muy lejana. Todas las medidas intermedias cuelgan de estas como soluciones resultantes.
Nuestra antena siempre se leerá como un cuerpo transparente FUERA DE LÍNEA, sutilmente cambiante gracias a sus módulos estructurales en rotación, pero ordenados formalmente a través de la modulación estándar de sus componentes y de los anillos técnicos que flotan desde sus vértices formando una columna virtual en toda su altura.
Cortesía de Equipo Primer Lugar
De noche, cada uno de los elementos que la construyen serán distinguidos con una iluminación diaria cambiante en periodos semanales en su densidad y color. Esto permitirá medir el TIEMPO, o su rutina semanal de la misma manera como las antiguas torres de pueblo y sus campanas ritmaban los días.
Bajo la antena, el espacio público retoma la HISTORIA de urbanización del cerro San Cristóbal marcada por la ocupación de sus cimas… el Santuario de la Virgen en 1908, la piscina Tupahue en 1966, la piscina Antilén en 1976, y más tarde en 2009, el anfiteatro de Neruda.
Cortesía de Equipo Primer Lugar
La terraza pública, el espejo de agua negra y sus servicios (cafetería, tienda, boletería, baños públicos), conforman el espacio público como un islote sólido de pesados muros como coronación de la topografía. De esta manera se consolida un recorrido mayor dentro del Parque Metropolitano, en el cual el mirador panorámico y el observatorio forman una unidad turística con acceso peatonal desde la plaza México.
PROGRAMA
El programa se distribuye bajo el esquema PLACA-TORRE, donde todos los elementos de servicios técnicos y de apoyo a la Antena están concentrados en la placa de tres niveles. La torre-antena permanece aislada como una pieza técnica, adyacente a este volumen. Ambos elementos son articulados de manera clásica por algunos ajustes menores en el terreno y la creación de la terraza pública.
Cortesía de Equipo Primer Lugar
Es importante aclarar que los recorridos públicos siempre son exteriores y topográficos, en cambio los recorridos técnicos son interiores, ubicándose su acceso a ellos desde los estacionamientos técnicos bajo el edificio placa en el nivel 1.
La Antena tiene una altura de 140 m. En ella se posicionan 11 anillos técnicos de 11,50 m de diámetro para la distribución de antenas de radio, televisión y microondas.
-1 anillo microonda nivel 35,00 m -6 anillos radio nivel 51,50 a 95,00 m -4 anillos TV nivel 114 a 137,00 m
Cortesía de Equipo Primer Lugar
Cada anillo posee dos niveles de antenas en su perímetro exterior separadas entre ellas 6,00 ms. en su altura. Esto permite colocar 16 antenas en cada anillo sin que esto provoque interferencia. Debido a la geometría espacial de la Antena algunos de estos anillos poseen pendientes de un máximo de un 8%. Conectado tangencialmente a estos anillos técnicos se ha dispuesto de un shaft de 0,6 m2. de área útil, el cual alimenta de energía a la torre y provee de un montacargas tipo plataforma para subir los insumos necesarios para el montaje de las antenas.
ESTRUCTURA
La estructura de la torre se basa en el principio integridad tensional o tensegrity de Buckminster Fuller, concebido a mediados del siglo XX. En este tipo de estructuras los elementos comprimidos se encuentran insertos en una red de elementos traccionados, lo que permite que sean estos los que delinean espacialmente el sistema invirtiendo la percepción HABITUAL de una estructura reticulada.
Los elementos comprimidos y traccionados se distinguen explícitamente, lo que produce una lectura formal clara de las solicitaciones y da posibilidades formales dinámicas gracias a los cambios de rotación en planta y de alturas de los elementos, a pesar de mantener elementos estándares en sus medidas.
Detalle estructural
Al igual que en un reticulado convencional, todos los miembros están en compresión o tracción pura, i.e. no experimentan momento flector y, adicionalmente, todos los elementos en tracción se encuentran precargados. Esto produce estructuras con una relación masa/rigidez excepcionalmente alta.
Hemos pre-calculado la estructura considerando las propiedades de los materiales (acero), las cargas propias y sobrecargas de acuerdo a lo establecido en la normativa Chilena, resultando de dicho estudio las siguientes especificaciones de los elementos particulares que conforman el sistema:
– Elementos comprimidos: tubulares de 12”, de espesores variables entre 8 a 12 mm. Estos existen en tres largos estándares (11,65 m, 12,30 m y 13,00 m) que se repiten en cada nivel o módulo estructural.
– Elementos traccionados: barras de 2”de diámetro. Se han contemplado dobles para proveer redundancia estructural.
Lámina 2
Dentro de las innovaciones representativas de este proyecto, los arquitectos eligieron como herramienta de optimización y consolidación de procesos de construcción, la administración BIM con el software ArchiCAD de Graphisoft.
ConcursoConcurso Torre Antena Santiago
PremioPrimer Lugar
Nombre de la ObraTorre v/s Antena
UbicaciónCumbre Cerro San Crsitóbal, Providencia, Santiago Metropolitan Region, Chile
Arquitectos a CargoSmiljan Radic, Gabriela Medrano, Ricardo Serpell
Todos lo elementos que consideren necesarios para expresar la idea, que es el objetivo de la entrega. Escala: libre se sugiere 1:200 Tamaño hoja A1 Láminas: croquis, plantas, cortes, vistas o esquemas de los mismos Maqueta de estudio escala sugerida 1:500
PROGRAMA VIVIENDAS ALTA DENSIDAD, 1º CUATRIMESTRE 2019
Basamento +/-0,00 a +6,00
Locales comerciales de lado mínimo 4.00 altura minima 3,00 (de solado a fondo de losa). La superficie mínima para un local es de 40.00 m2.
Oficinas, estudios talleres profesionales, lado mínimo 3,00 altura mínima 2,60 m.
Desarrollo desde el nivel +6,00 al nivel +76,00
Unidades de vivienda, se deben considerar:
40 % de la superficie total disponible en Unidades de 1 dormitorio de 50/55 m2 cub + expansión (dptos 2 amb)
35 % de la superficie total disponible en Unidades de 2 dormitorios de 75/80 m2 cub + expansión (dptos 3 amb)
25 % de la superficie total disponible en Unidades de 3 dormitorios de 100 m2 cub + expansión (dptos 4 amb)
Las ubicaciones de las amenities (piscina, solárium, gimnasio, s.u.m, parrillas, microcine, sala de juegos, sauna, servicios sanitarios comunes, etc.) quedaran a criterio de los proyectistas
Remate desde el nivel + 76,00 al +80,00 retirado en todo su perímetro 4,00 del frente del edificio
Salas de máquinas, servicios y portería
Plano límite + 80,00 a +83,00
Unicamente sobrerecorrido ascensores, tanques de agua, ventilaciones
Subsuelos bejo cota +/- 0,00
ESTACIONAMIENTO: Deberán contemplar una cochera de 2,50 x 5,00 cada 2 departamentos como así también cada 2 estudios (esto significa a modo de ejemplo que si tiene 60 deptos. en total en todo el proyecto y 20 estudios, deberán proyectar 40 cocheras). Ünicamente se puede plantear en PB cochera de cortesía no siendo obligatoria. El resto de las cocheras NO van en Pb ni en niveles superiores
Al subsuelo solo se puede acceder por rampa.pendiente máxima 20%, no está permitido el uso de ascensor para vehículos
Se debe contemplar en subsuelo: cámara trasformadora, compactadora de basura, sala de gabinetes de luz, baño, depósito limpieza, tanques de bombeo
NORMATIVA
Normas de Tejido
Según esquemas adjuntos y codigo de planeamiento urbano
Normas de habitabilidad y Locales
Tomaremos el Código de edificación vigente en la Ciudad de Bs. As como referente para todos los terrenos. Generamos algunas pequeñas modificaciones sobre lo que especifica el código. Lo que deben adoptar es lo siguiente:
Locales de primera clase son: Dormitorios, comedor, sala, sala común (living room), biblioteca, estudio, consultorio, escritorio, oficina y todo otro local habitable no clasificado de otro modo
Locales de segunda clase son: Cocina, baño, toilette, lavadero, guardarropa, cuarto de planchar
La altura libre mínima de un local será para locales de 1° clase= 2.60 y para locales de 2° clase= 2.30
La altura libre es la distancia comprendida entre el solado y el cielorraso terminados. En caso de existir vigas aparentes, el fondo del cielorraso ocupará una superficie no menor que los 2/3 del área del local y las vigas dejarán una altura libre no menor que 2,10 m.
El lado mínimo de los locales de primera clase en vivienda permanente se mide con exclusión de los armarios, placares o vestidores empotrados. Es decir que nos referimos a la superficie “libre”
Estar Comedor (lado mínimo 3,00 / Superficie mínima 18,00 m2) sin contar cocina
Dormitorio 1 (lado mínimo 3,00 / Superficie mínima 10,00 m2)
Dormitorio 2 (lado mínimo 3,00 / Superficie mínima 9,00 m2)
Dormitorio 3 (lado mínimo 2.65 / Superficie mínima 8,00 m2)
Expansión/Terraza/Balcón (saliente máxima sobre linea municipal y de retiros 1.50 sobre espacio urbano y calles secundarias y 2,00 sobre av. Corrientes)
Cocinas: Una cocina debe tener una superficie mínima de 3,00 m2 y lado no inferior a 1,50 m si es integrada. Si la cocina es cerrada (esto significa que no está integrada al local estar comedor), su superficie mínima será de 6,00 m2 sin contar lavadero independiente
Baños y Toilettes: Tendrán área y lados mínimos, de acuerdo con los artefactos que contengan. Un baño completo (bañera, inodoro, bidet y lavado) tendrá 1,50 m de lado mínimo y una superficie mínima de 3.30 m2 y un Toilette con inodoro y lavado tendrá un lado mínimo de 1.00 y una superficie mínima de 2.00 m2. En el caso de que el toilette tenga también bidet el lado mínimo será de 1,25
Un lavadero independiente tendrá un lado mínimo de 1.25 y una superficie mínima de 2,00 m2
Disposiciones especiales en vivienda permanente: Cocina y lavadero – secadero podrán configurar un sólo local. Para ello el lado mínimo será de 1,50 m y la superficie mínima de la suma de ambos será de 7.00 m2.
Ancho de pasillos interiores de la vivienda mínimo: 0,95
Todos lo elementos que consideren necesarios para expresar la idea, que es el objetivo de la entrega. Escala: libre se sugiere 1:200 Tamaño hoja A1 Láminas: croquis, plantas, cortes, vistas o esquemas de los mismos Maqueta de estudio escala sugerida 1:200
Forma de entrega
la entrega se realizará vía mail hasta las 16 hs del día lunes 22 de abril, la clase iniciará puntualmente a las 19,30 hs. en el aula Entrepiso 124 B
la entrega se realizará enviando un mail con el archivo adjunto hasta las 16 hs a:
proyectolinder4@gmail.com
El powerpoint se entregará guardado como pdf. y el nombre del archivo será el apellido de cada integrante del equipo, ejemplo:
lopez_medinabello_astrada.pdf
A tener en cuenta
Cada equipo dispone de un máximo de siete(7) minutos para realizar su exposición completa y recibir la crítica correspondiente.
Las entregas no recibidas hasta las 16,00 hs. del lunes 22 de abril no serán tenidas en cuenta.

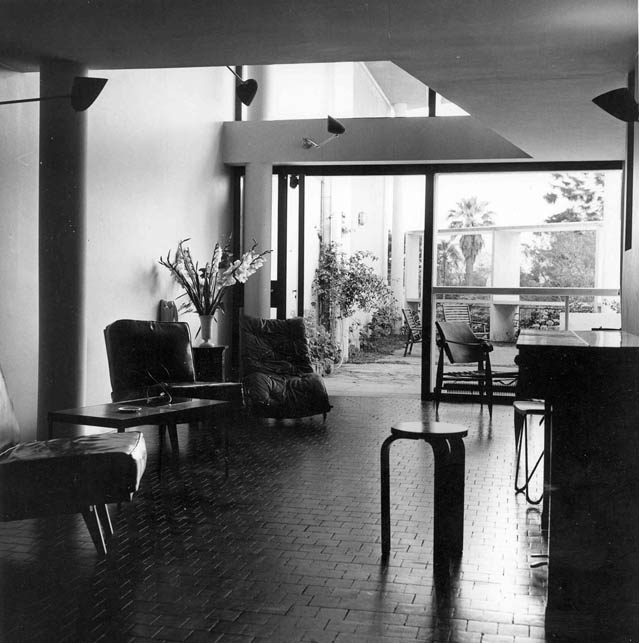

Proyecto Linder A4
